Informazioni dettagliate

Applicazione:	PWB, rete, le Telecomunicazioni, segnale	colore:	Il nero/White/OEM
Materiale:	Bronzo di fosforo	SPILLO:	8Pin
Parole chiave:	incavo femminile di rj45 connector/rj45 connector/rj45 jack/rj45	Alloggiamento:	Plastiche termoplastiche
Resistenza di contatto:	50 ohm di Milli	Valutazione della tensione:	125VAC
Evidenziare:	connettore dello smt rj45 , connettore del PWB rj45 , MIC38013-0155 RJ45 magnetico Jack

Descrizione di prodotto

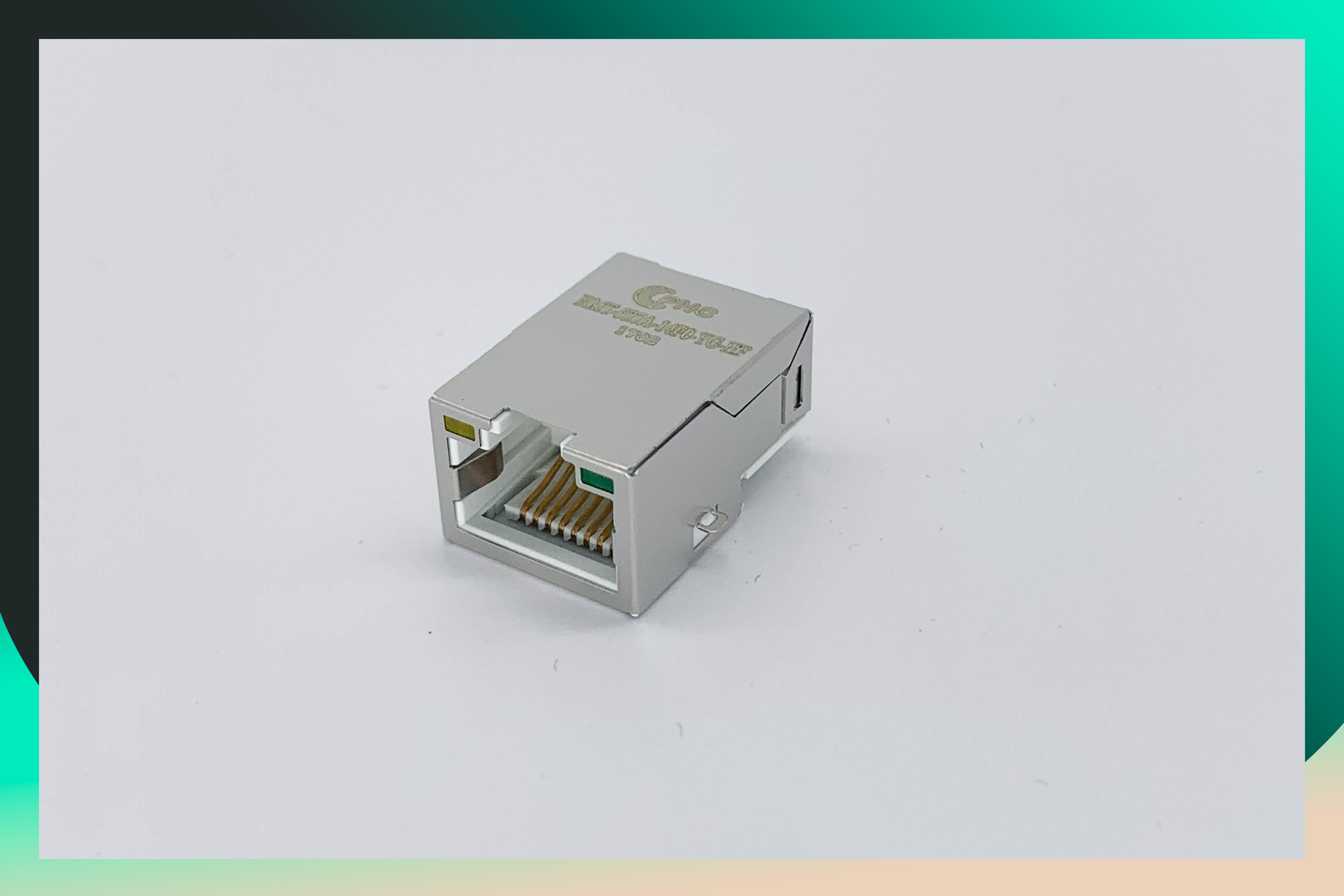

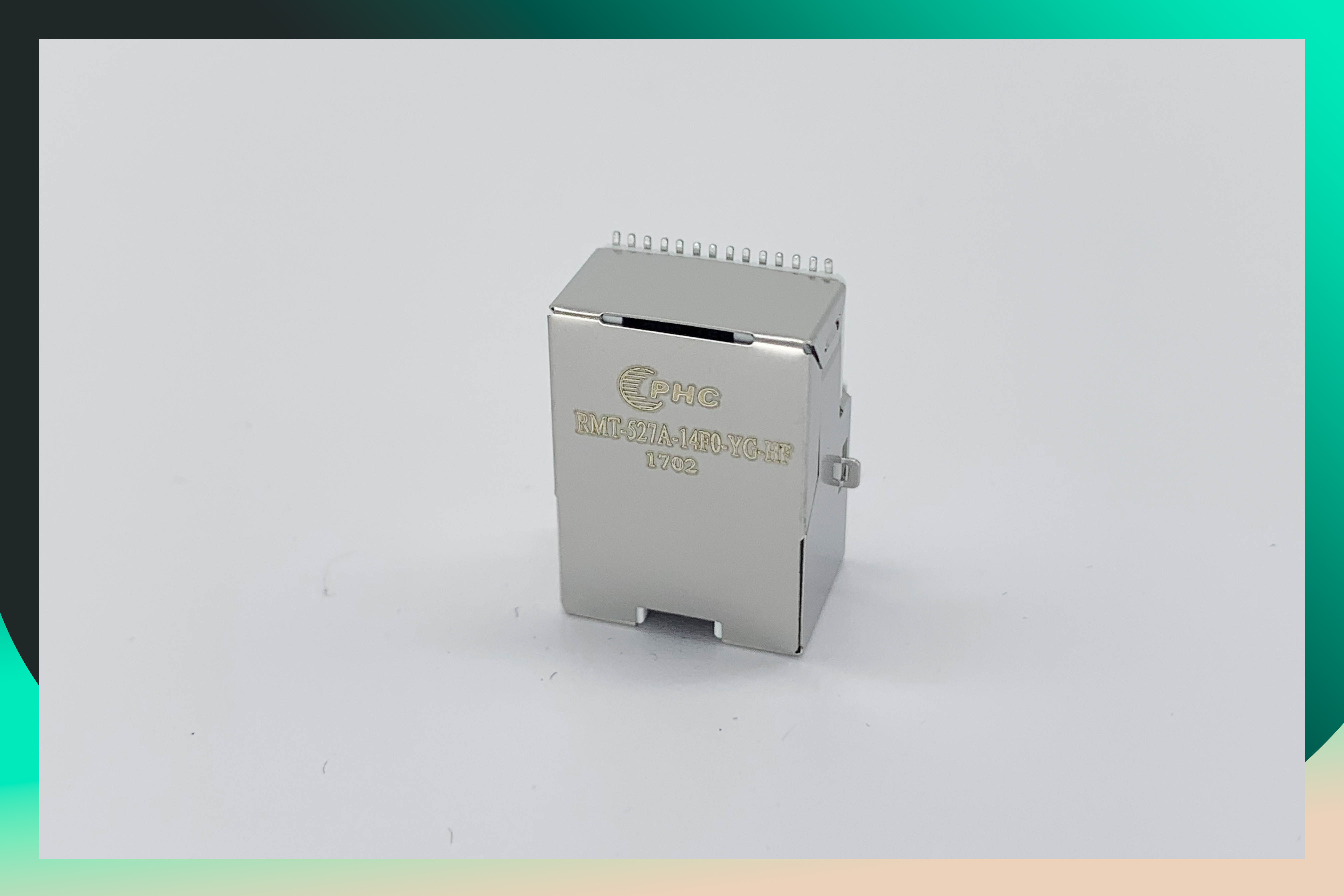

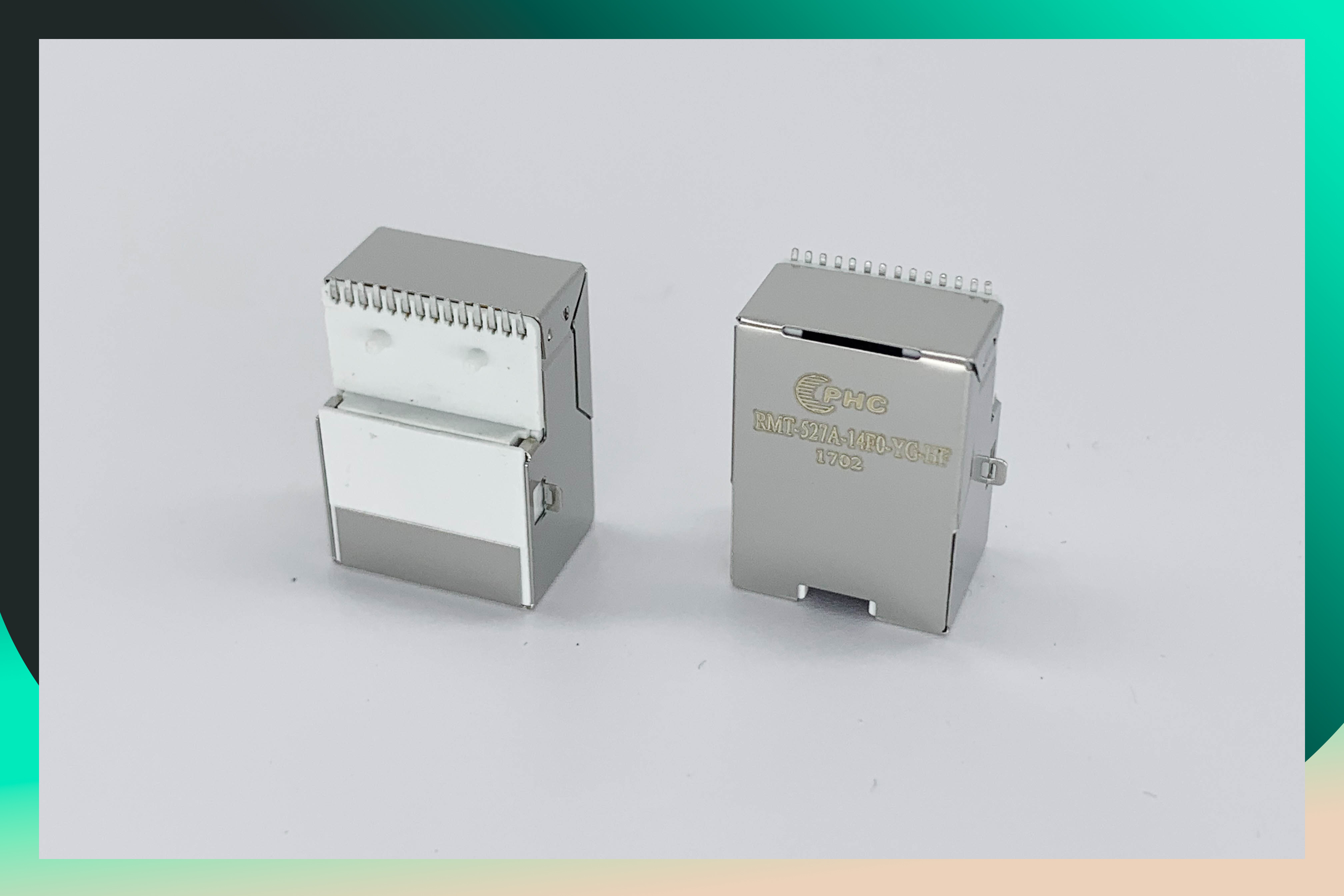

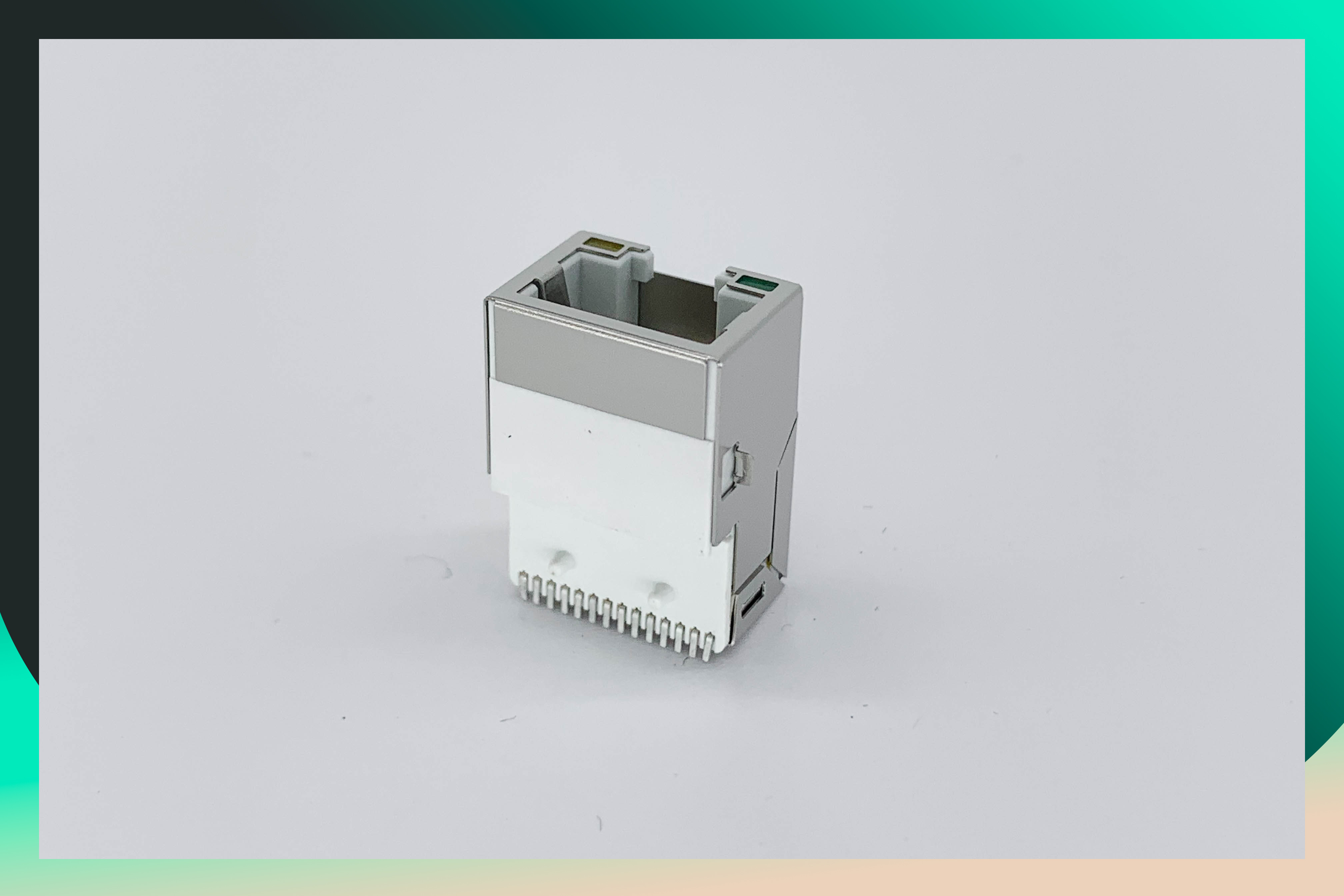

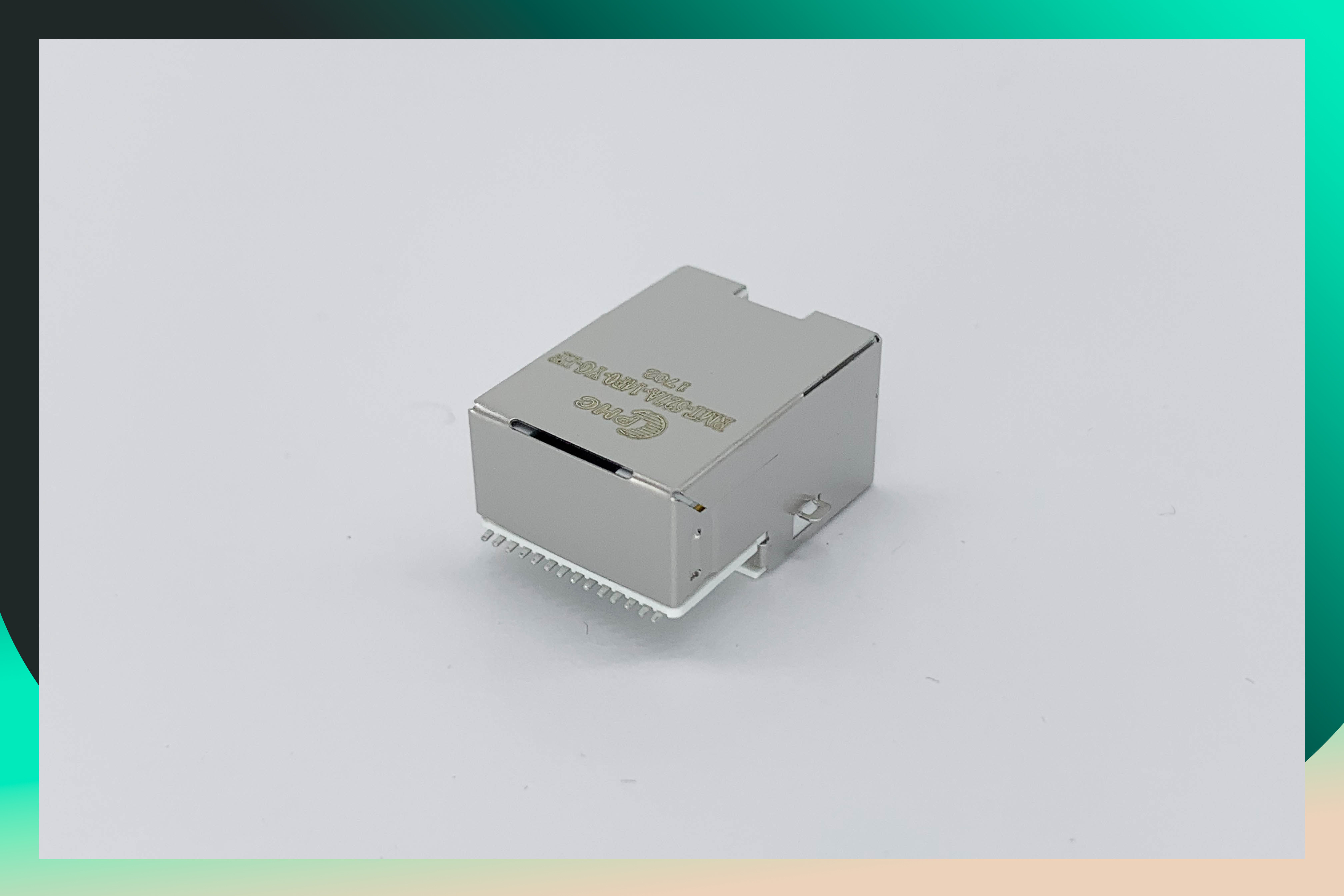

21.6mm 10P10C Magnetico RJ45 Jack Ethernet a porta singola impilato con scudo

Specificità

Numero della parte	Produttore Numero della parte	Produttore	Descrizione
RMT-462A-12F6-GY Rev.A0	RMT-462A-12F6-GY Rev.A0	PHCONN	21.6mm 10P10C Magnetico RJ45 Jack Ethernet a porta singola impilato con scudo

Serie	Tipo di connettore	Applicazioni	Tipo di montaggio
Connettori, interconnettori	PHC RJ45 femmina	10/100 /1000 Mbps	Piastra di inserimento

Orientazione	Terminare	Colore LED	Protezione
90° Angolo di ingresso (a destra)	Saldatura	G/Y	Protezione

Altri:

1. Magnetici interni sono 100% testati elettricamente per funzionalità secondo i requisiti IEEE802.3

2. Alte prestazioni per la massima soppressione EMI

3. 350uH minima OCL con corrente di bias di 8mA

4Corrente nominale 1,5 ampere

5. tensione nominale 125vac

6Resistenza di isolamento 500 MΩmin

7Resistenza di contatto 30 MΩmax

8. tensione resistente AC 1500V RMS 50Hz o 60Hz 1 min

9. Perdita di inserimento: -1,2 dB massimo @100KHz-100MHz

10. Perdite di ritorno: -18 dB minimo @ 1MHz-30MHz

11. 14 dB minimo @30MHz-60MHz

12. 12 dB minimo @60MHz-80MHz

13. 10 dB minimo @80MHz-100MHz

14. Rifiuto di modalità comune: -30dB minimo @ 1MHz-100MHz

15- 30 dB minimo @ 1MHz-100MHz

Temperature di funzionamento e di stoccaggio:

1Temperature di funzionamento: -40 a 85°C

2Temperature di conservazione: -40 a 85°C

Applicazione:

1Prodotti di rete: NIC, HUB, switch, router, bridge, work

2Stazione: PC/sistema, stampante, server, NB, modem via cavo IA, applicazione XDSL, set-top-box

Disegno

MIC38013-0155 Jack magnetico RJ45 0

Prodotto Tag:

Luogo di origine:	Guangdong, Cina
Marca:	PHCONN
Certificazione:	ISO9001,SGS,UL,CE,REACH
Numero di modello:	RMT-462A-12F6-GY

Quantità di ordine minimo:	5000pcs
Prezzo:	Negotiable price
Imballaggi particolari:	100 pc in 1 vassoio, 36 vassoio (2500pcs) in cartone; imballaggio sotto vuoto, scatole in cartone
Tempi di consegna:	3-30 giorni del lavoro
Termini di pagamento:	L/C, D/A, T/T, D/P, Western Union, MoneyGram
Capacità di alimentazione:	5000000pcs/week
